Подвеска трех труб с изоляцией в Омске
Описание
Подвеска трех труб с изоляцией - разновидность крепежно-подвесных конструкций для поддержки труб общего и специального назначения.
Технические характеристики

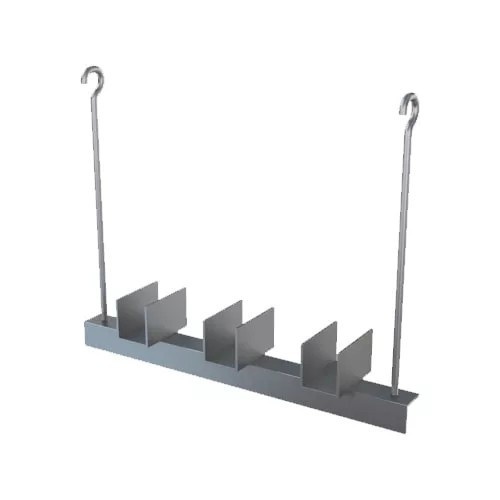

Подвеска трех труб с изоляцией относится к конструктивно сложным опорным конструкциям технологических путепроводов и промышленных магистралей. Основная функция: восприятие и распределение нагрузок на трубу, защита изоляционного слоя, поддержка труб в проектном положении. Состоит из опорной консоли, трех опор с хомутами с ребрами жесткости и двух тяг. Тип исходного сырья: высокопрочные углеродистые стали марки сталь 20, 09Г2С. Способ изготовления: прокатка, штамповка или прессование. Производится по ГОСТ 16127-78. Тип изоляции: ПВХ, ППУ. Тип рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель. Тип дополнительной обработки: грунтовка (двухслойная эмаль ХВ-16), цинкование (термодиффузионное цинкование, горячее цинкование), цинкосодержащие эмали, эпоксидные смолы, антикоррозийные порошковые краски.
Технические параметры:
- Диаметр трубы: от 32 до 325 мм
- Масса подвески : от 3.63кг до 15,3 кг
- Серия: от 0312.22.00.000 до 0312.22.00.000-26
- Допустимая вертикальная нагрузка на подвеску: от 136кгс до 1845кгс
- Температура наружной среды: от +100С до +500С
- Общая длина основания: от 580мм до 1430мм
- Расстоянием между опорами : от 150 мм до 440мм
- Расстояние от края основания до крайней тяги подвески: от 120 мм до 245 мм
- Внутренний диаметр тяги: от 10 мм до 18 мм
- Температура рабочей среды: от от 0 до 450С
- Рабочее давление среды: до 100 кгс
Преимущества использования: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, сохранение герметичности наружного слоя изоляции, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов, возможность регулировать длину тяги по высоте с помощью муфты и контргаек, подвижность конструкции.
Сортамент
- 0312.22.00.000-01 - 0312.22.00.000-03. Условный диаметр составляет: от 32мм до 57 мм. Допустимая температура наружной среды: от +50С до+100 С. Допустимая вертикальная нагрузка – 136 кгс. Внутренний диаметр – 10 мм. Масса детали – от 5,8 кг до 10,1 кг
- 0312.22.00.000-04 - 0312.22.00.000-05. Условный диаметр: от 76мм до 89 мм. Допустимая температура наружной среды: от +50С до+100 С. Допустимая вертикальная нагрузка – 349 кгс. Внутренний диаметр – 10мм-12 мм. Масса детали – от 9,3кг до 10,4 кг
- 0312.22.00.000-06 - 0312.22.00.000-07. Условный диаметр: от 108мм до 133 мм. Допустимая температура наружной среды: от +50 до+100 С. Допустимая вертикальная нагрузка – 694 кгс. Внутренний диаметр – 12 мм. Масса детали – от 14,2 до 14,8 кг
- 0312.22.00.000-08. Условный диаметр: 159 мм. Допустимая температура наружной среды: от +50С до+100 С. Допустимая вертикальная нагрузка – 1528 кгс. Внутренний диаметр – 16 мм. Масса детали – 17,5 кг
- 0312.22.00.000-09 - 0312.22.00.000-12. Условный диаметр : от 32мм до 57 мм. Допустимая температура наружной среды : от +100С до +200 С. Допустимая вертикальная нагрузка – 176 кгс. Внутренний диаметр – 10 мм. Масса детали – от 6,4кг до 9,7 кг
- 0312.22.00.000-13 - 0312.22.00.000-14. Условный диаметр: от 57мм до 76 мм. Допустимая температура наружной среды : от +100С до +200 С. Допустимая вертикальная нагрузка – 414 кгс. Внутренний диаметр – 10мм-12 мм. Масса детали – от 9,95кг до 11 кг
- 0312.22.00.000-15 - 0312.22.00.000-16. Условный диаметр: от 108мм до 133 мм. Допустимая температура наружной среды : от +100С до +200 С. Допустимая вертикальная нагрузка – 750 кгс. Внутренний диаметр – 12 мм. Масса детали – от 15,5кг до 17,5 кг
- 0312.22.00.000-17. Условный диаметр: 159 мм. Допустимая температура наружной среды : от +200С до +300 С. Допустимая вертикальная нагрузка – 1638 кгс. Внутренний диаметр – 16 мм. Масса детали – 20,4 кг
- 0312.22.00.000-18 - 0312.22.00.000-21. Условный диаметр : от 32мм до 57 мм. Допустимая температура наружной среды : от +200С до +300 С. Допустимая вертикальная нагрузка – 266 кгс. Внутренний диаметр – 10 мм. Масса детали – от 6,8кг до 10,2 кг
- 0312.22.00.000-22 - 0312.22.00.000-23. Условный диаметр : от 76мм до 89 мм. Допустимая температура наружной среды : от +200С до +300 С. Допустимая вертикальная нагрузка – 579 кгс. Внутренний диаметр – 12 мм. Масса детали – от 12,8кг до 13,3 кг
- 0312.22.00.000-24 - 0312.22.00.000-25. Условный диаметр: от 108 мм до 133 мм. Допустимая температура наружной среды : от +200С до +300 С. Допустимая вертикальная нагрузка – 882 кгс. Внутренний диаметр – 12 мм. Масса детали: от 18,5 до 19,4 кг
- 0312.22.00.000-26. Условный диаметр: 159 мм. Допустимая температура наружной среды : от +200 до +300 С. Допустимая вертикальная нагрузка – 1845 кгс. Внутренний диаметр – 18 мм. Масса детали – 26,9 кг.
Применение
Подвеска трех труб с изоляцией используется для фиксации и прокладки труб в изоляции. Основные сферы применения: топливная энергетика, ЖКХ, строительство, атомная отрасль, нефтегазовая сфера, химическая отрасль.
